架構圖 + 看板／後台原型

以實際畫面呈現系統的看板播放端與後台管理介面。原型皆為自包含 HTML，離線可開、無外網依賴，後續由前端以 React 落地實作。

看板：現代化視覺
乾淨、高對比、遠距可讀，提升旅客資訊辨識度。

後台：瀏覽器操作
以現代瀏覽器後台取代舊式桌面密集表單，保留關鍵操作開關（隱藏顯示時間、空橋）。

LED 解析度約束
到站 1024×576、離站 2048×960。看板以原生像素畫布呈現，直接對應實機的像素預算。

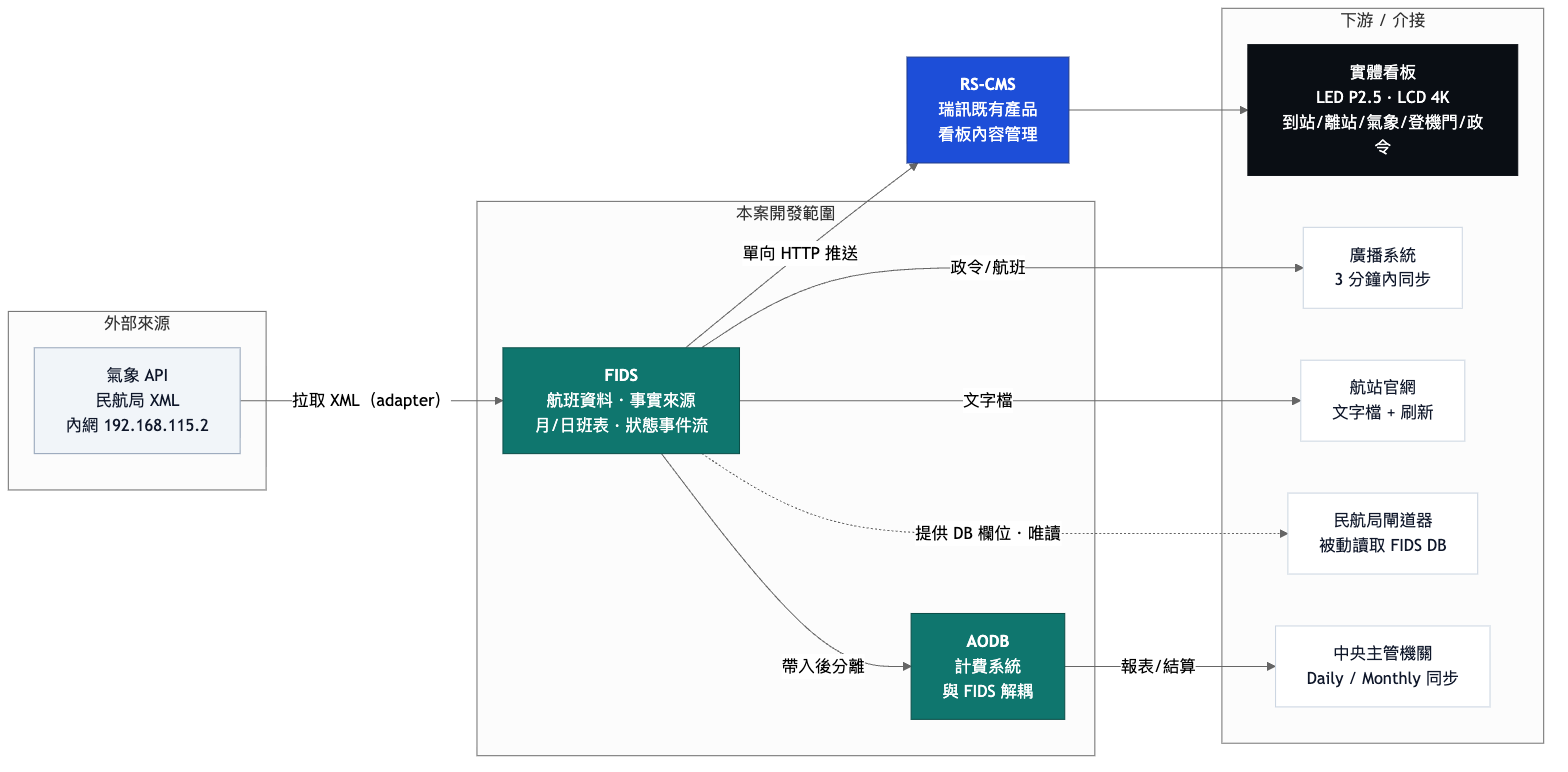

系統架構圖

三子系統關係、資料流、航班狀態事件流、計費快照流程 —— 共四張。

① 系統情境與資料流（FIDS／AODB／RS-CMS＋氣象／民航局／廣播／官網）　② 部署拓撲（Docker Compose／兩網段）　③ 航班狀態事件流（append-only）　④ 計費快照流程（凍結不可回溯）。

現代化視覺。每頁左上角標注原生解析度，對應實機看板的像素預算。

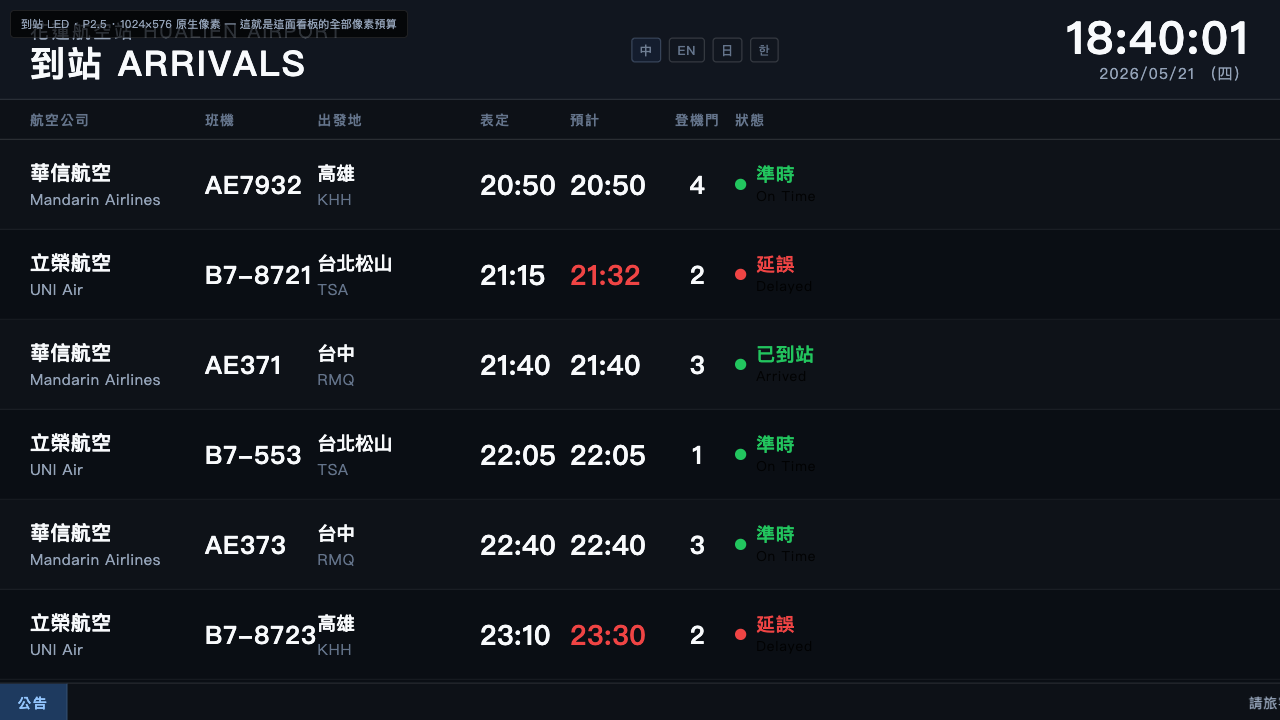

低解析下的可讀性設計：大字、少行、高對比。4 語輪播、世界鐘、政令跑馬。

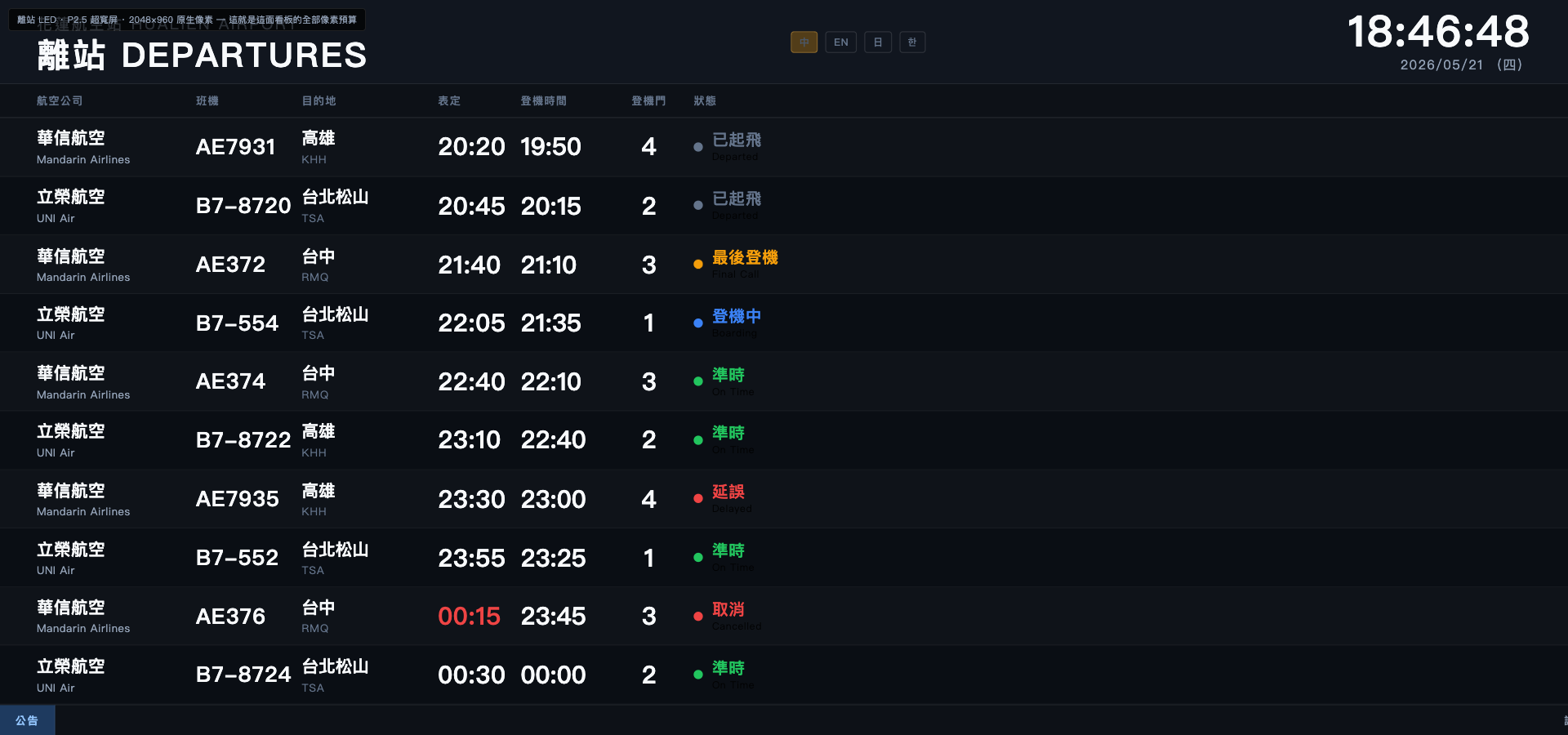

21:9 超寬長條列表，含登機中／最後登機／已起飛／延誤／取消全狀態色。

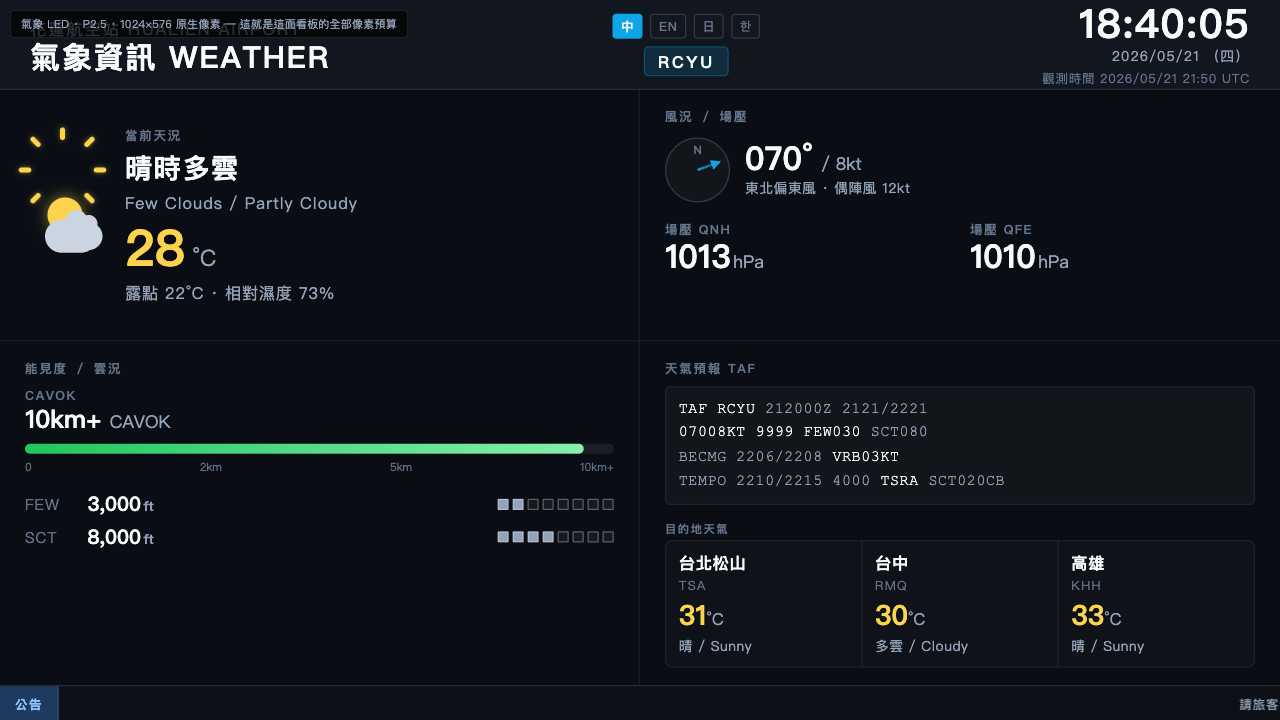

METAR／TAF 風向風速、能見度、雲況、溫露點、目的地氣溫，對應氣象資料欄位。

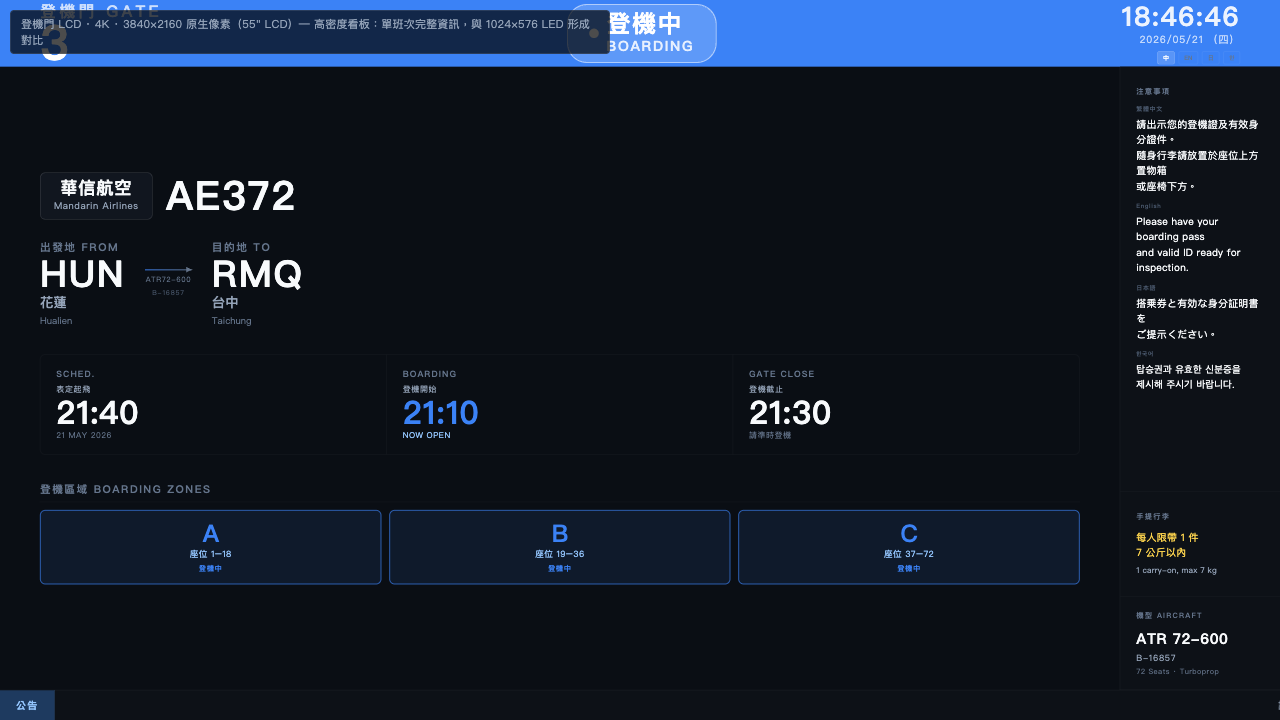

55" 4K 高密度單班次顯示，含 4 語注意事項與登機區域。

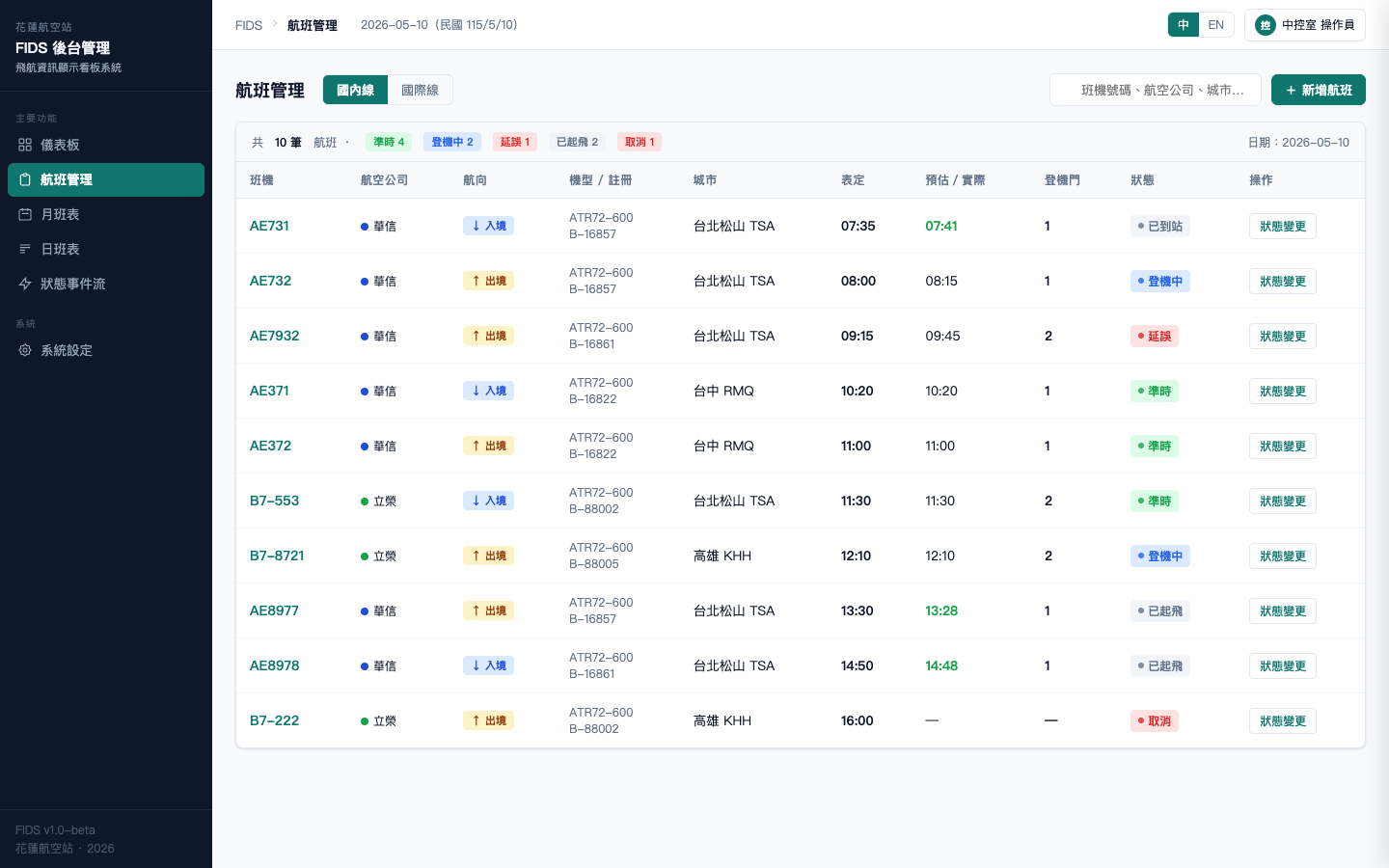

航班資料管理，以現代瀏覽器後台取代舊式桌面密集表單。

日班表列表（狀態徽章、進出向、機型／註冊）。點任一航班開啟右側抽屜：編輯時間／登機門、保留「隱藏顯示時間」「使用空橋」開關、狀態變更按鈕，以及 append-only 狀態事件時間軸。

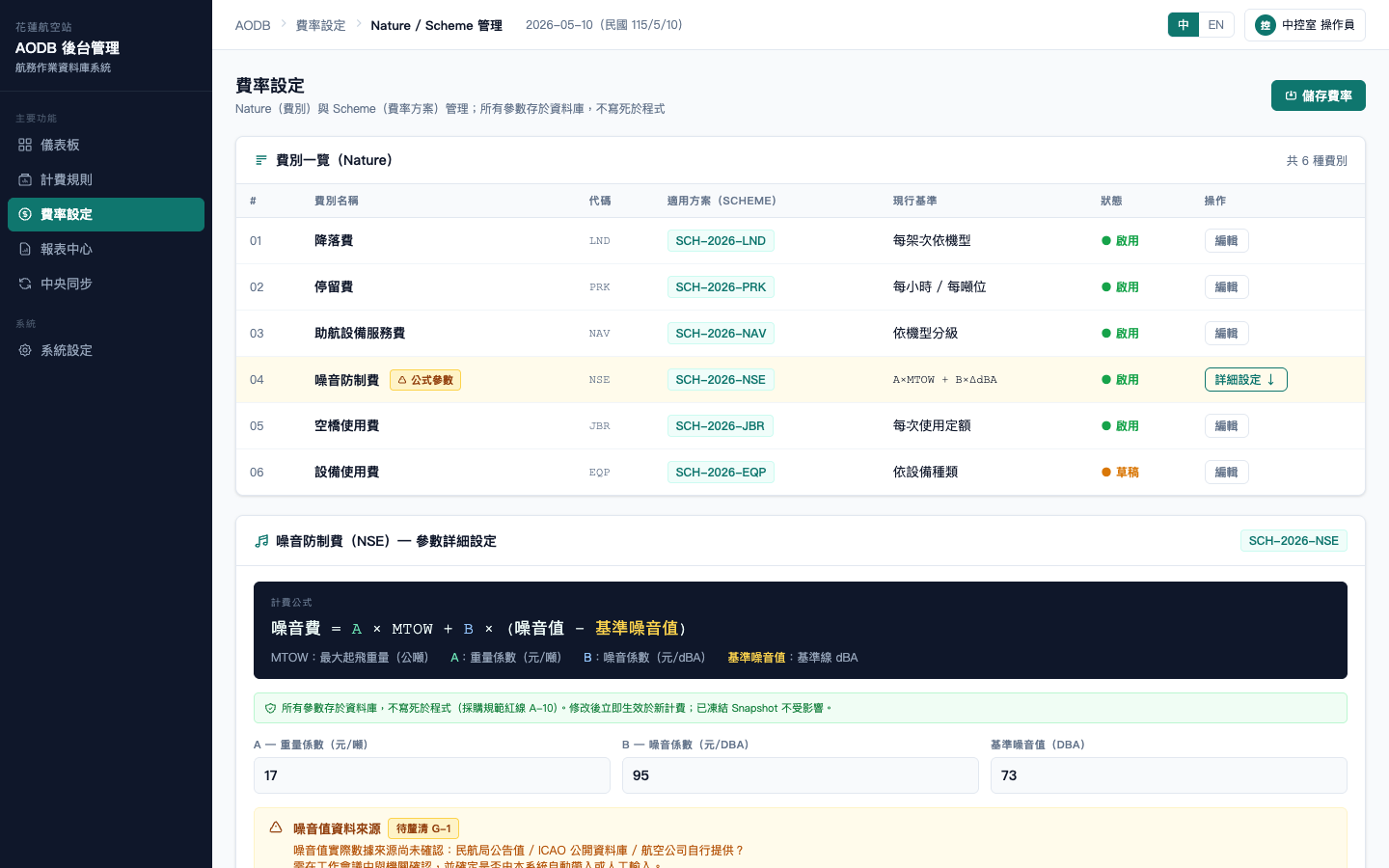

計費規則與報表。

噪音費公式參數化 A×MTOW + B×(噪音值−基準)（A=17／B=95／基準=73），含即時試算與 JSON Snapshot 凍結說明。

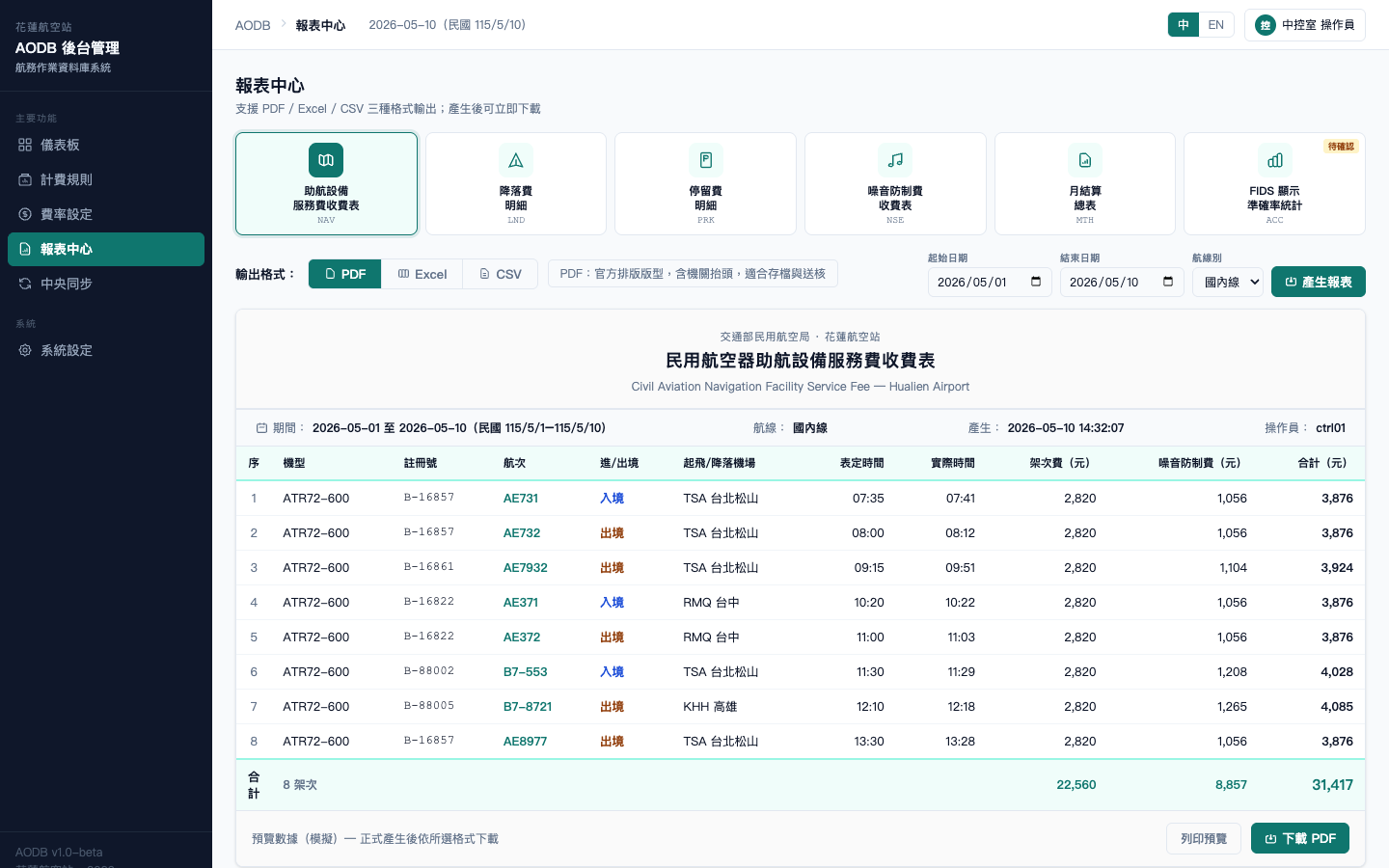

助航設備服務費收費表（含合計列）與 FIDS 顯示準確率統計表，支援格式切換與報表產生。

花蓮航空站 · 飛航資訊顯示看板系統汰換案 · 系統原型，全部離線可開、無外網依賴。
